FRESAMENTO

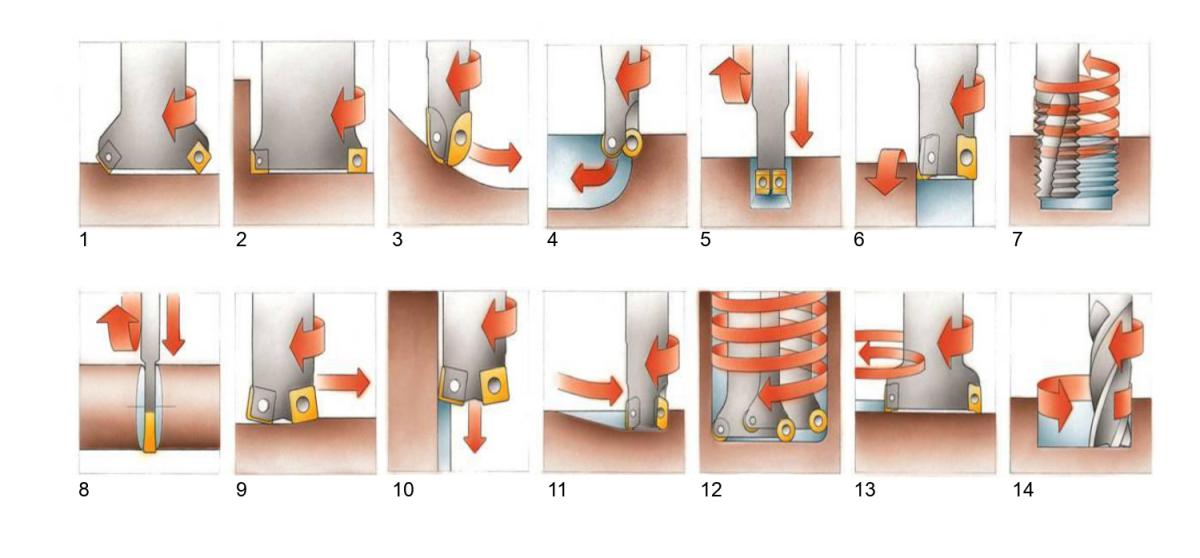

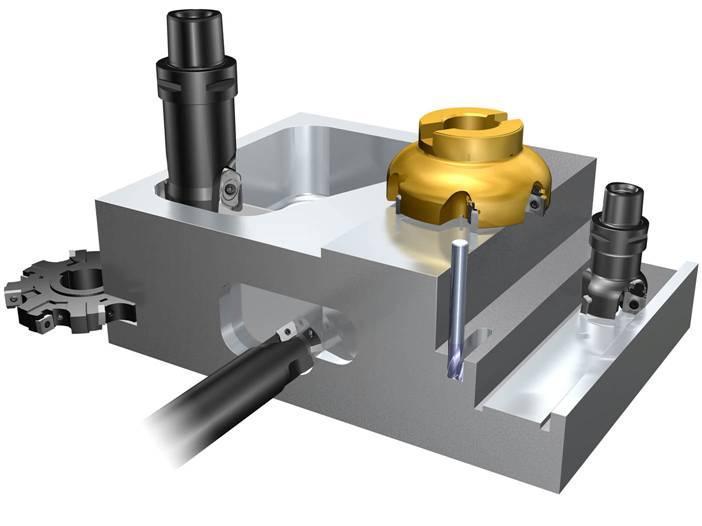

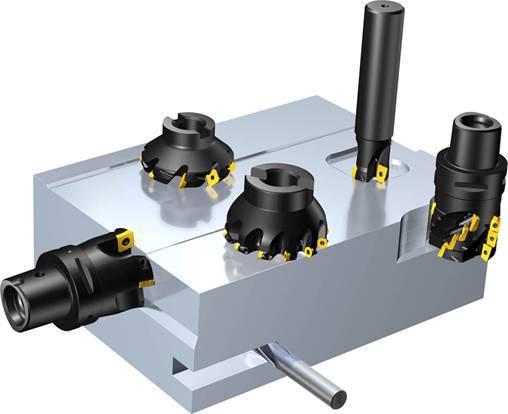

TIPO DE OPERAÇÕES DE FRESAMENTO

DESBASTE DE AÇOS

ACABAMENTO/PERFILAMENTO DE AÇOS

ALUMÍNIO

DEFINIÇÕES DE FRESAMENTO

ae = profundidade de corte radial (mm)

(largura fresada)

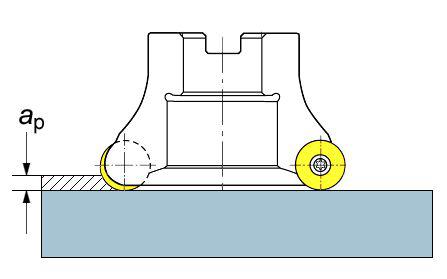

ap = profundidade de corte axial (mm)

n = Velocidade do fuso, rpm

(rotações por minuto)

vc = Velocidade de corte

(m/min)

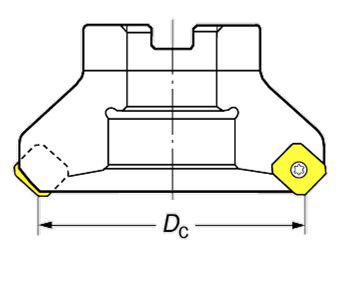

Dc = Diâmetro da fresa

(mm)

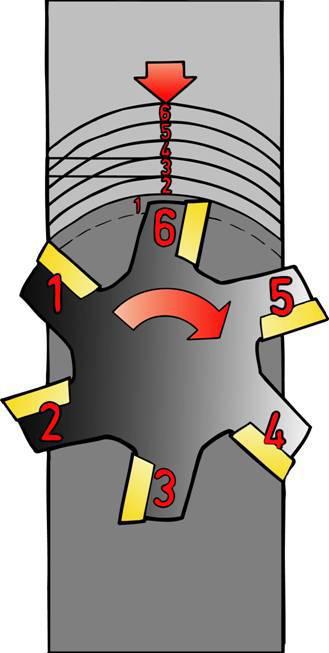

fz = Avanço por dente (mm/dente)

(representado pelos valores abaixo das setas, de 1 á 6.

vf = Mesa de Avanço (mm /min)

zn = Número efetivo de dentes

fn = Avanço por rotação = (fz x zc)

vf = fz x zn x n

zn = 6

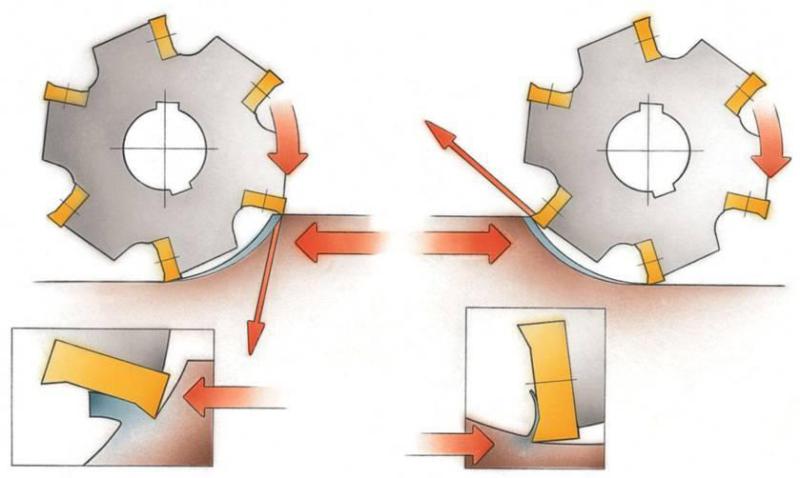

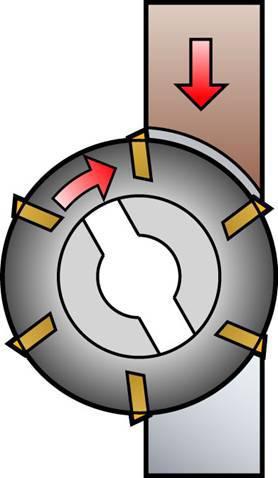

FRESAMENTO CONCORDANTE E DISCORDANTE

• No fresamento concordante, as pastilhas começam seu corte com uma espessura de cavaco grande.

• No fresamento discordante a espessura do cavaco começa em zero e aumenta.

FRESAMENTO CONCORDANTE E DISCORDANTE

O fresamento concordante é preferível sempre que a máquinaferramenta, dispositivo de fixação e a peça permitirem.

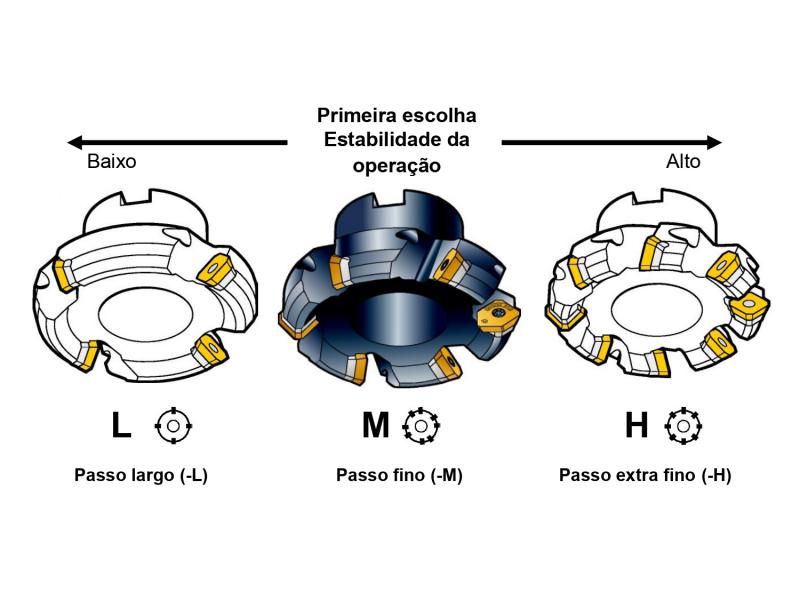

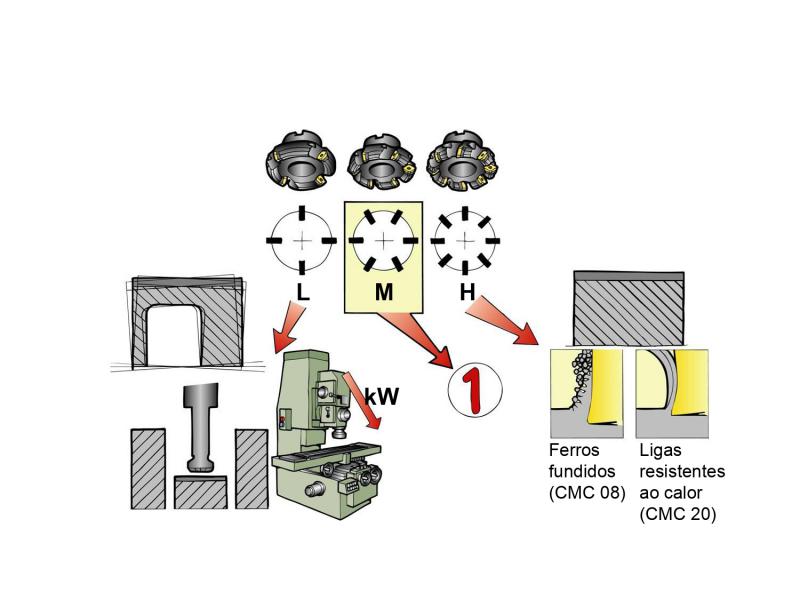

SELEÇÃO DE PASSOS DE FRESA

OPÇÕES DE PASSO

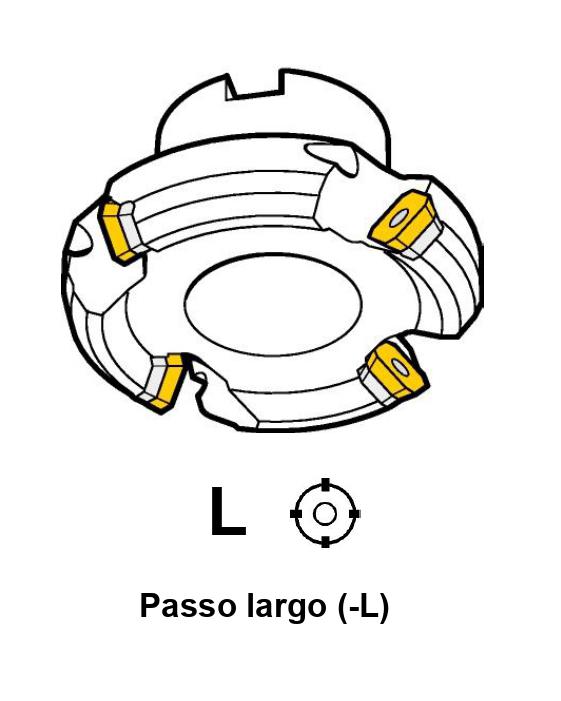

PASSO LARGO (-L)

• Número reduzido de

pastilhas.

• Estabilidade limitada.

• Balanço longo.

• Máquinas pequenas /

potência (HP) limitada.

• Operações de canais em

cheio profundos.

• Passo diferencial.

PASSO LARGO (-M)

• Objetivos gerais.

• Adequada para produção

combinada.

• Máquinas pequenas a

médias.

• Geralmente a primeira

escolha.

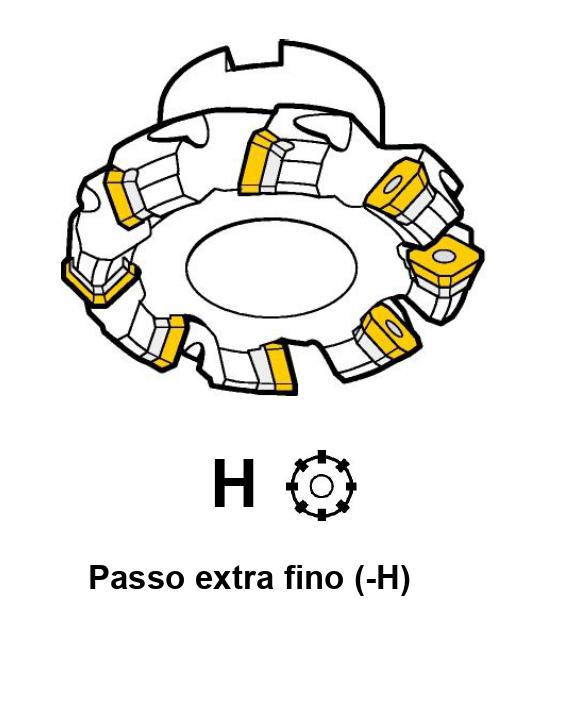

PASSO EXTRA FINO (-H)

• Alto número de pastilhas

para produtividade

máxima.

• Condições estáveis.

• Materiais com cavacos

curtos

• Materiais resistentes ao

calor.

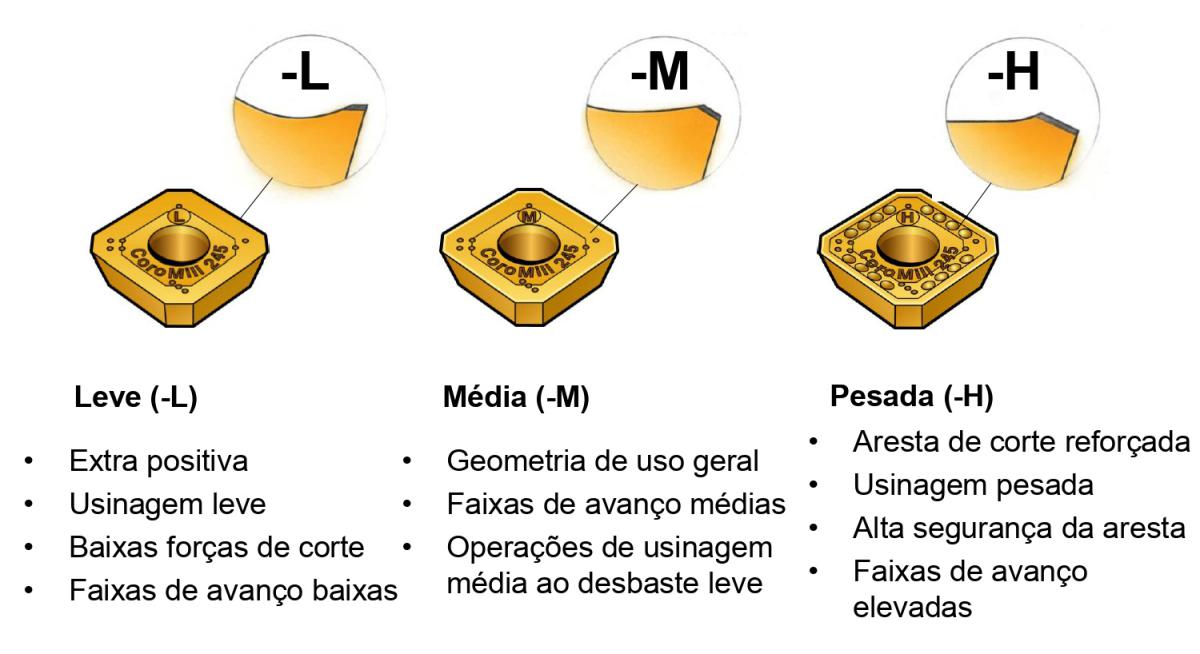

SELEÇÃO DE GEOMETRIA DA PASTILHA

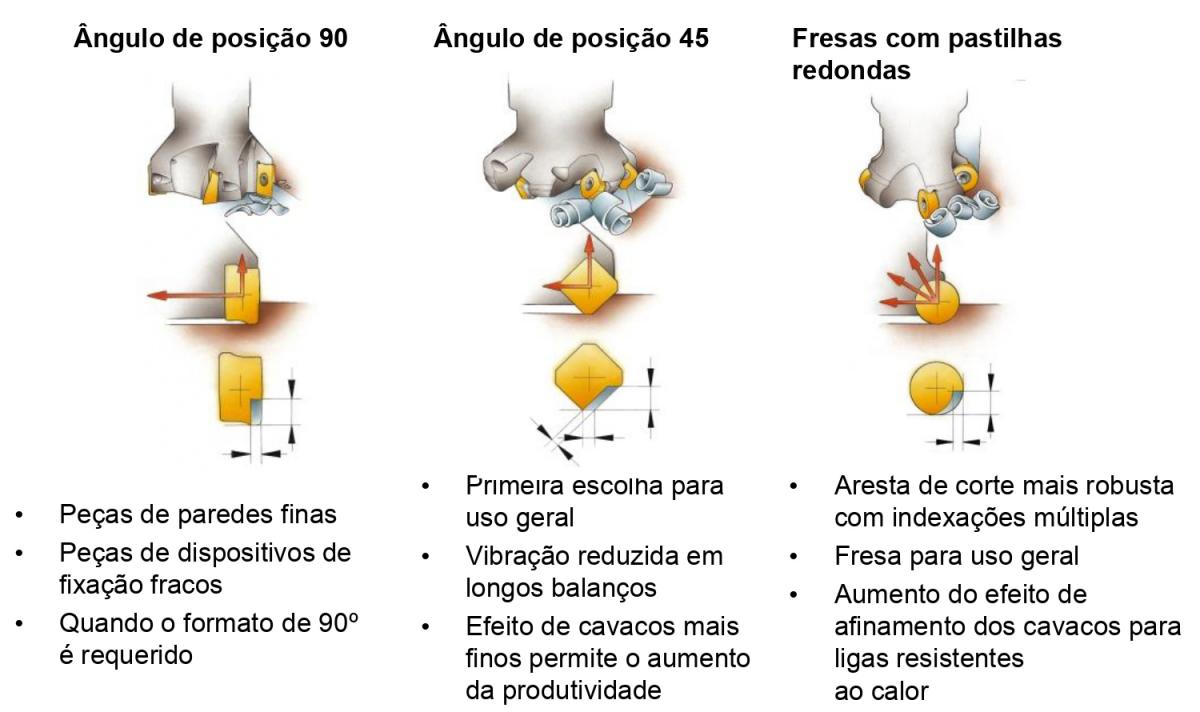

FORÇAS DE CORTE E ÂNGULO DE POSIÇÃO

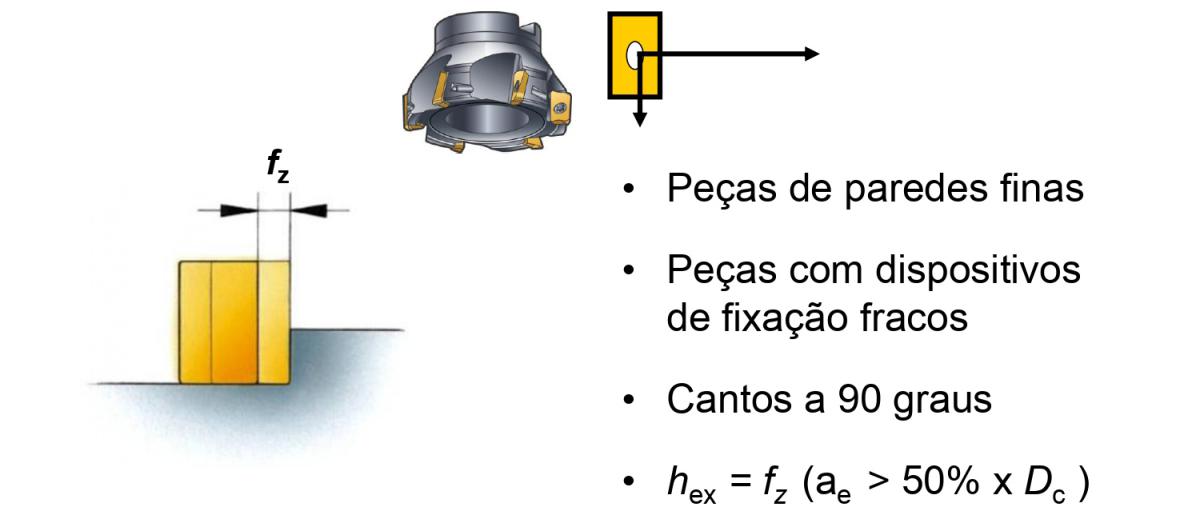

ÂNGULO DE POSIÇÃO = (90º)

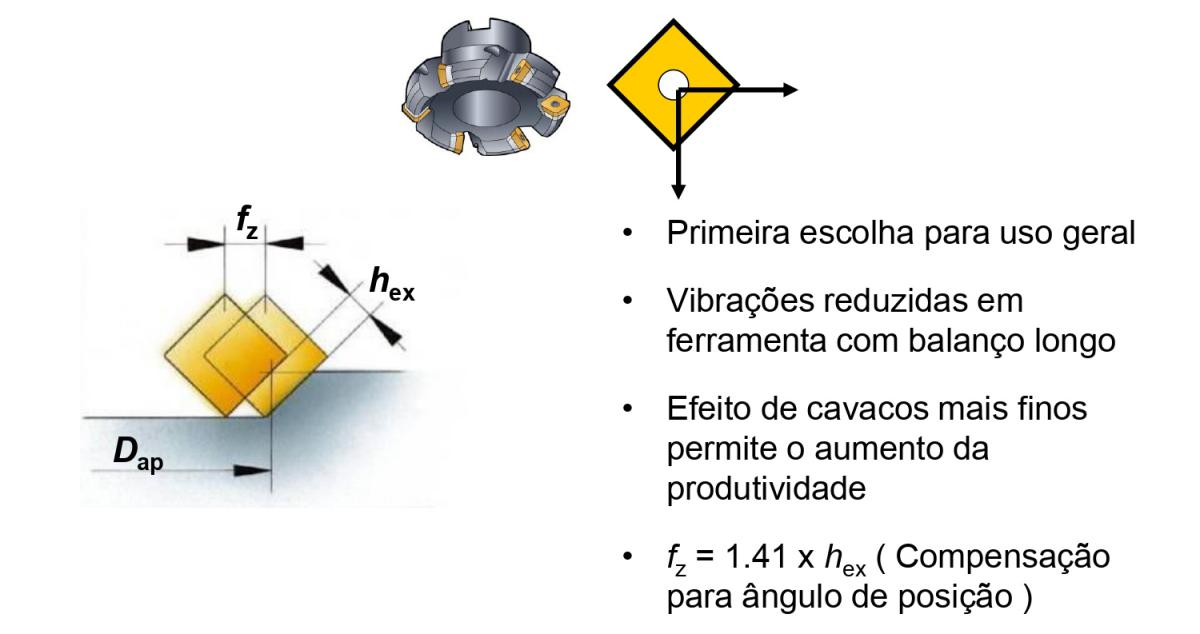

ÂNGULO DE POSIÇÃO = (45º)

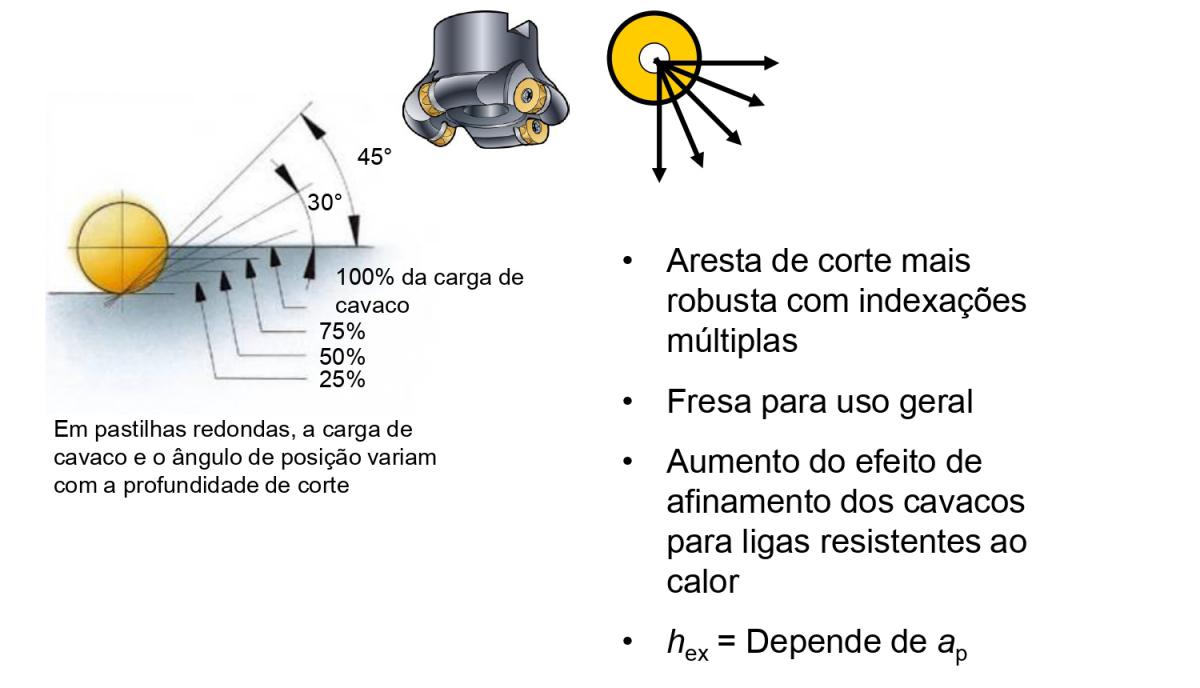

ÂNGULO DE POSIÇÃO = (CIRCULAR)

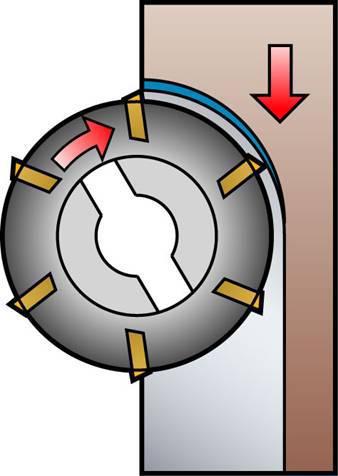

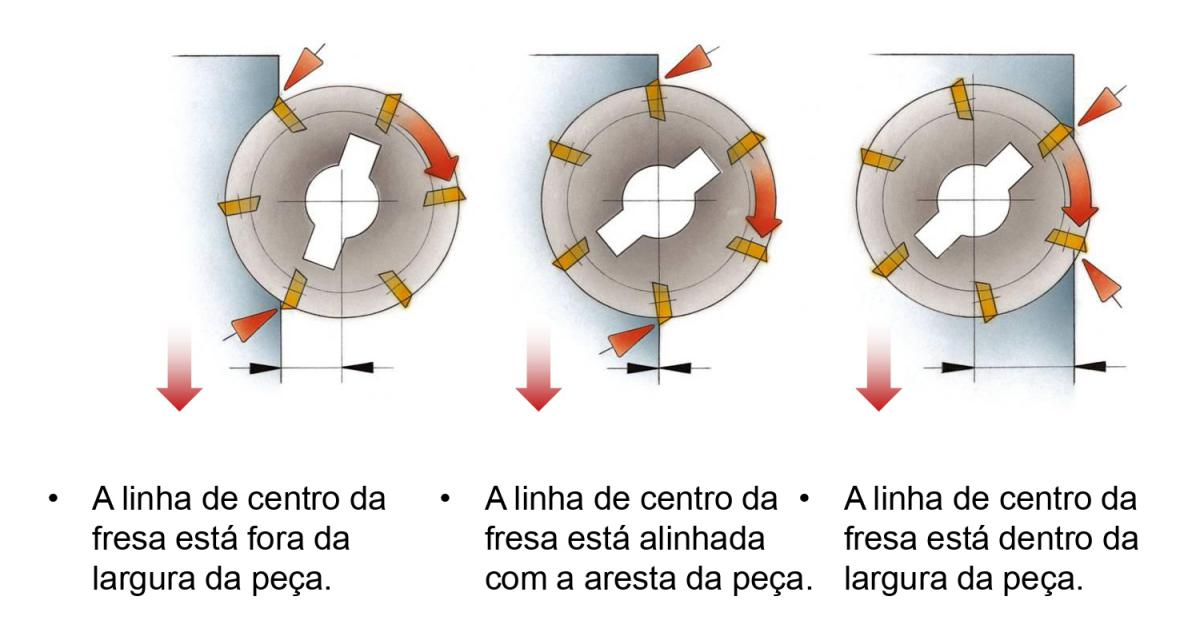

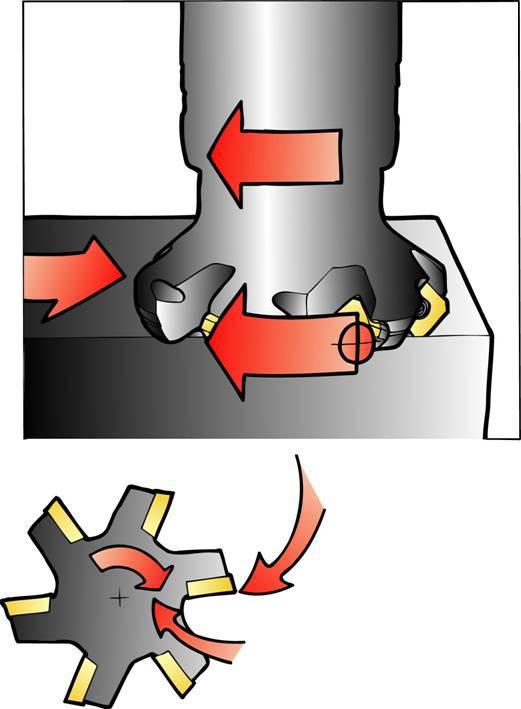

POSIÇÃO DA FRESA

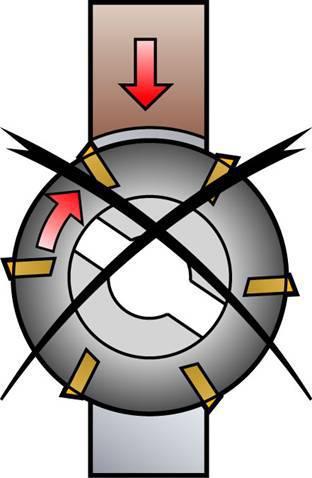

MOVA A FRESA LIFEIRAMENTE PARA FORA DO CENTRO A FIM DE EVITAR VIBRAÇÕES

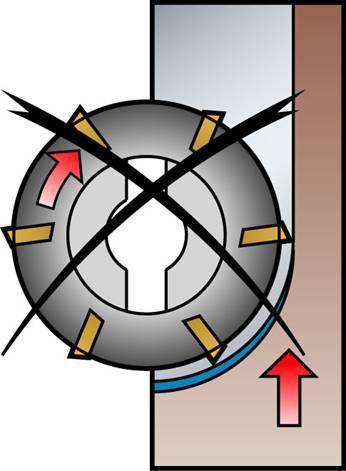

CONSIDERAÇÕES SOBRE A ENTRADA E A SAÍDA

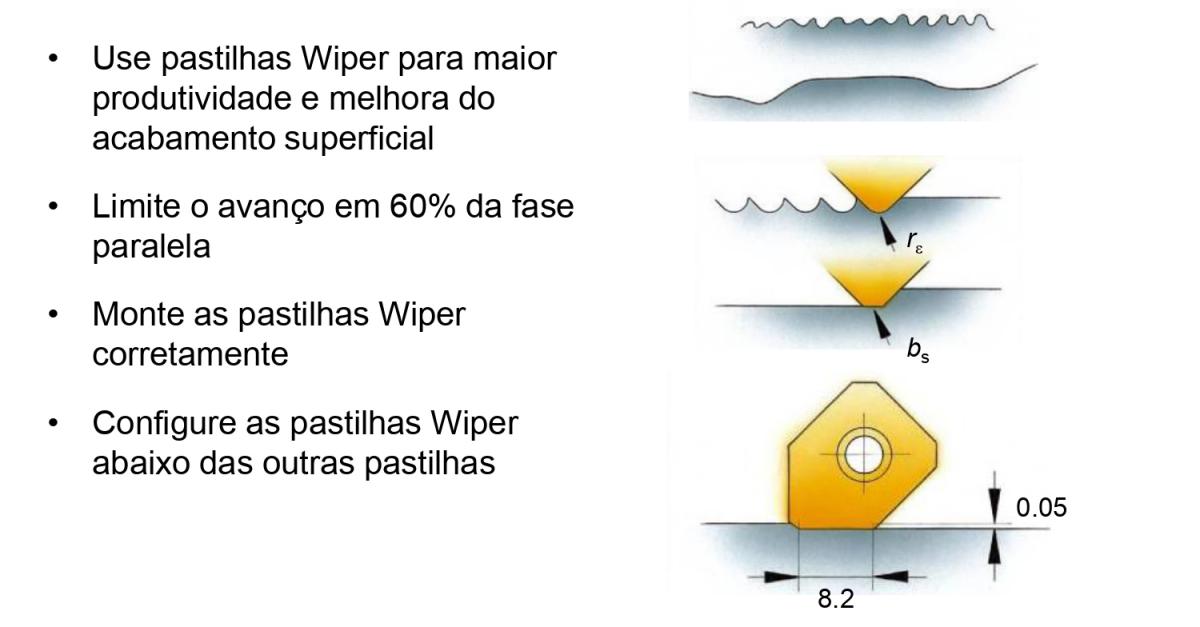

COMO OBTER UM BOM ACABAMENTO SUPERFICIAL NO FRESAMENTO

FIM
